壁貫通部腐食管の簡易補修工法
簡易に短期間、低コストで補修する工法
| 適用範囲 | 腐食範囲 | 壁面から10cm以内 （15cmに改良予定） |
|---|---|---|
| 腐食深さ | 残存厚がガス事業法の最小肉厚以上 | |
| 貫通部構造 | 管が固定されていないもの （鞘管構造） | |
| 壁面角度 | ５°の傾きまで対応可 | |
| 開発条件 | 本管径 | 300A |
| 鞘管径 | 400A | |
| 壁ハツリ | 壁面から奥に20cm | |
| 鞘管外面から外に10cm | ||
| 鉄筋の復旧方法も準備 | ||
| 溶接部 | 壁面から奥に15cmの位置 （20cmに改良予定） | |
| 本管から外周の空間に障害物 （橋梁部材） があっても対応可 | ||
| 壁の手前の空間に障害物 （橋梁部材） があっても対応可 |
特徴
-

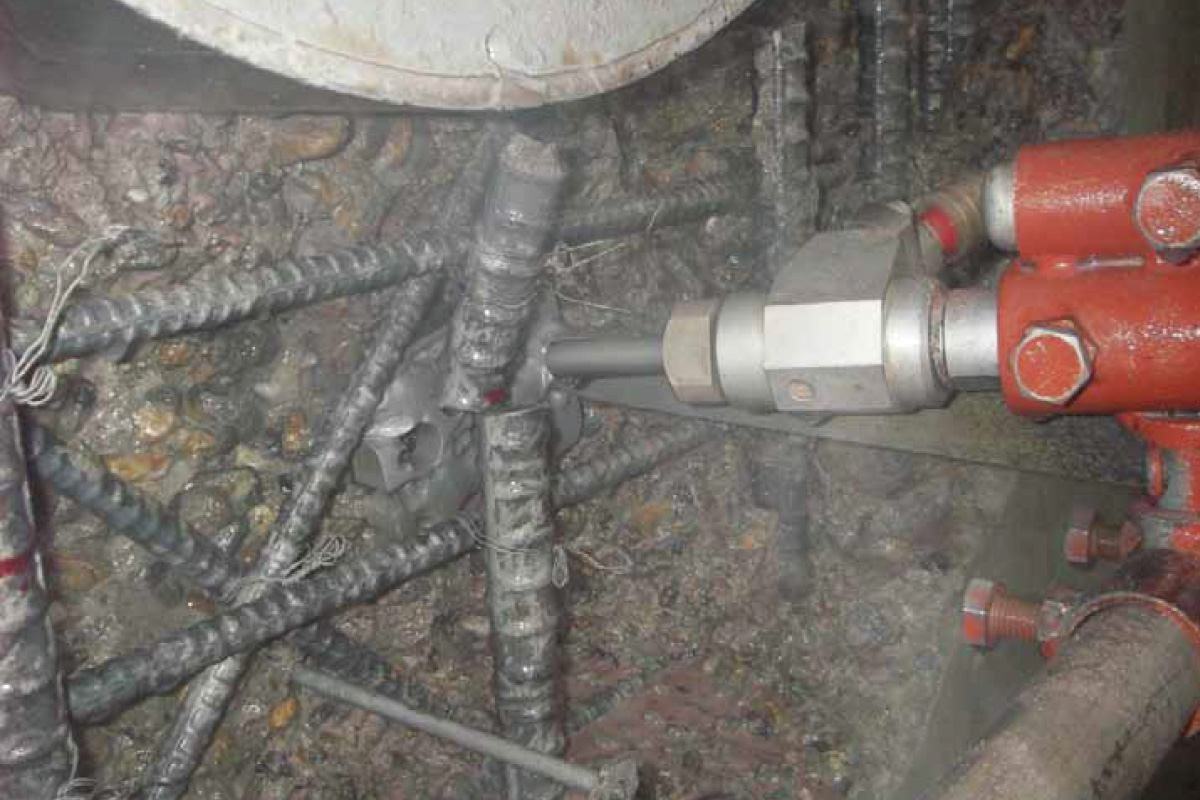

ウォータジェット工法 （特殊ノズルを使用） による、火気を使わないハツリ工法 （橋台、鞘管内充填材）
-
鞘管を簡易に切断撤去するための、専用切断機 （管周方向/管軸方向）
-

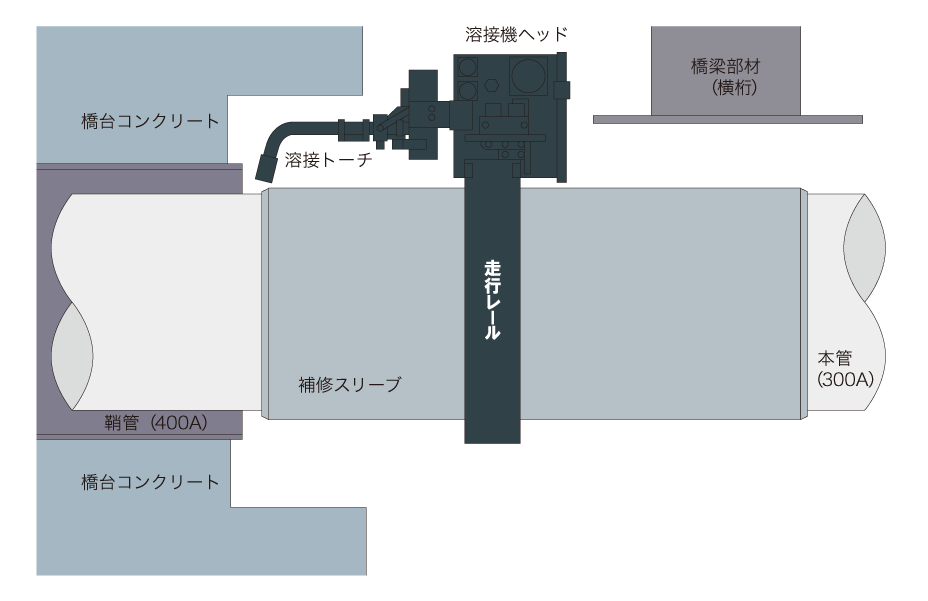

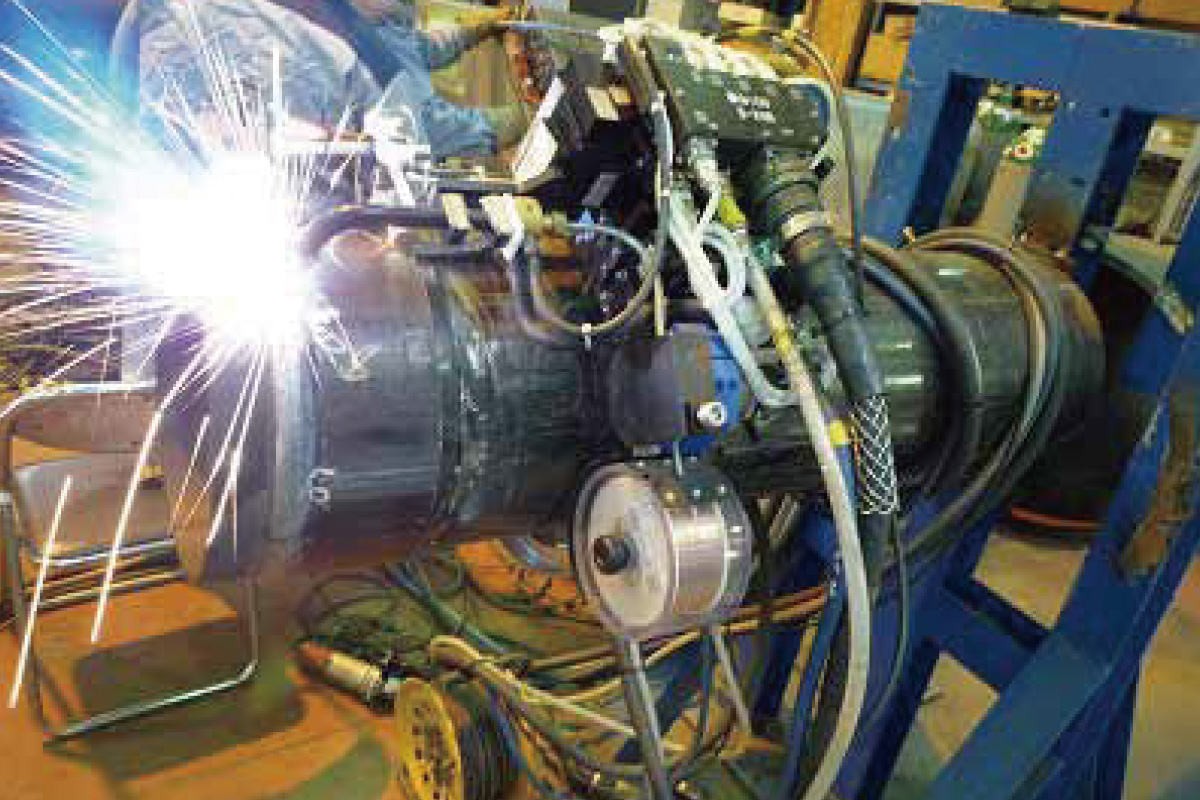

貫通部内の補修用スリーブを高品質で溶接できる自動溶接機
-
腐食部深さの計測方法 （装置）、塗覆装の復旧技術、貫通部コンクリートの復旧技術
