急曲線シールド

都市部の施工を主に、立地条件等の制約から、より急曲線の施工が増加傾向にあります。15mR以下の急曲線に対応したシールド掘進機は9mRを最小に製作実績があります。

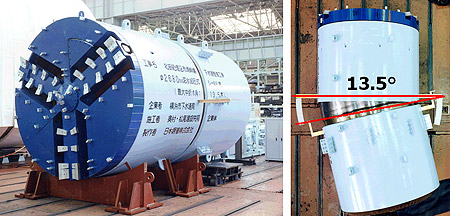

1. 操作性を重視し、1段中折れで大きな中折角を実現
2. 大偏芯シールドジャッキを後胴に固定し、推力をセグメントに直線的にかける
3. 特殊中折れシールと中折れ部の球面形状で中折れ部のシール性向上を実現

実績例

外径	機種	最小曲線	工事名
φ2,490	泥土	9m	名古屋市上下水道局殿向け 汐田雨水連絡幹線下水道築造工事
φ2,680	泥水	10m	横浜市下水道局殿向け 市場幹線下水道整備工事
φ3,280	泥土	10m	船橋市下水道局 谷津幹線管渠築造工事（上流部）
φ4,200	泥水	10m	東京都下水道局殿向け 豊島区南長崎一丁目、西池袋五丁目付近枝線工事
φ3,140	泥土	12m	東京都下水道局殿向け 大田区仲池上二丁目、東雪谷四丁目付近枝線工事
φ5,230	泥土	15m	名古屋市下水道局殿向け 東山雨水調整池築造工事

• ※

  この商品はJIMテクノロジー株式会社が扱います。

　　　　　　　　　　　　　　　
